高復雜度的大型鑄件是SHW Bearbeitungstechnik的日常工作，主要采用各種鑄鐵或鋼材料，加工邊長約500 mm至18 m、重量達20噸的工件，通常具有高精度的復雜形狀。

來自海克斯康的解決方案：

        SHW-WM機床均配有m&h機床測頭，具有無線數據傳輸功能。這對于在機器加工區域內將探頭信號快速可靠地遠距離傳輸?shù)娇刂蒲b置是必要的。SHW Bearbeitungstechnik GmbH的常務董事Roland Ziegler解釋說：“我們經常使用機床測頭來尋找零點和探測工件，在加工之前和加工過程中使用測頭來檢查間隙和進行長度測量，這樣可以節省大量時間并防止出現錯誤。我們也不再需要長度測量設備。”如果你考慮到SHW的工件長度可以達到18米，這一優勢不可低估。

  這也是為什么探頭數據傳輸是通過無線電完成的，而不像通常的小型加工中心那樣，采用紅外技術。紅外技術的應用范圍有限，要求在發射機和接收機之間有一條直接的光傳輸路徑。這就是為什么m&h在多年前推出了當時第一款功能可靠的無線傳輸測頭。這些設備已與許多機械加工公司建立了牢固的關系，并在車間的日常使用中證明了它們具有最高的操作可靠性。

  從一開始，m&h就在433兆赫頻段使用受保護的工業無線電頻段，在其無線電波觸控探頭中有64個可選頻道。不斷改進的電子設備確保高傳輸和接收性能，以提供安全的數據傳輸，并防止不必要的機器停機，即使在極端條件下。這種強大的技術甚至可以在工件內部進行測量。信號傳輸?shù)陌踩允潜ＷC機器精度和可靠性的最重要的控制變量，以避免意外停機甚至損壞。特別是對于大的工件或多軸磁頭的傾斜，直接信號線的問題可能發生，但是如果使用諸如m&h之類的強大的無線技術，則不起作用。

通過LED和數字顯示屏，接收器可以讓操作員隨時了解觸摸探頭的狀態和信號質量。它監測信號強度，以便在早期階段請求更換電池，以防出現疑問。羅蘭·齊格勒說：“由于我們生產單獨的零件和小系列產品，我們經常使用探頭，而且多年來沒有出現任何問題。”。

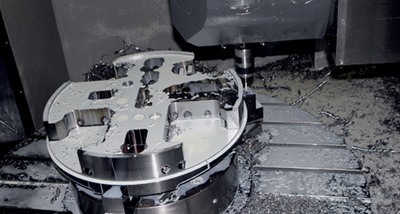

  為了滿足多功能車銑床的嚴格精度要求，羅蘭·齊格勒制定了自己的策略。在將新的車削或銑削工件安裝到設計為轉臺的機床上之前，快速夾緊校準環并確定轉臺的準確中心。只有這樣工件才能對齊和夾緊。這樣，可以記錄機床的熱位移，并根據機床工作臺的當前狀態校準零點和旋轉中心。這樣，處理以盡可能高的基本精度進行。“同時，用探針測量已經成為我們生產的一個組成部分，”羅蘭齊格勒解釋說。“這為我們的加工提供了準確性和可靠性。調查的費用很容易自己支付。我們測量的越來越多，下一步必須在機器中測量整個形狀和輪廓，”羅蘭·齊格勒談到他對未來項目的看法時說。

用戶成效

  合約制造商SHW Bearbeitungstechnik GmbH證實，使用機床測頭進行測量不僅大大加快了設置時間。此外，工序間的檢查測量和定期校驗，使整個生產過程加快，保證了過程的可靠性，獲得了更高精度的高生產率。

客戶簡介：

      SHW Bearbeitungstechnik GmbH 于2005年在原SHW基礎上成立的，客戶遍及機械工程、工廠工程和大型工程領域，提供中大型工件的車削、銑削和磨削，主要采用各種鑄鐵或鋼材料，加工邊長約500 mm至18 m、重量達20噸的工件，通常具有高精度的復雜形狀。
