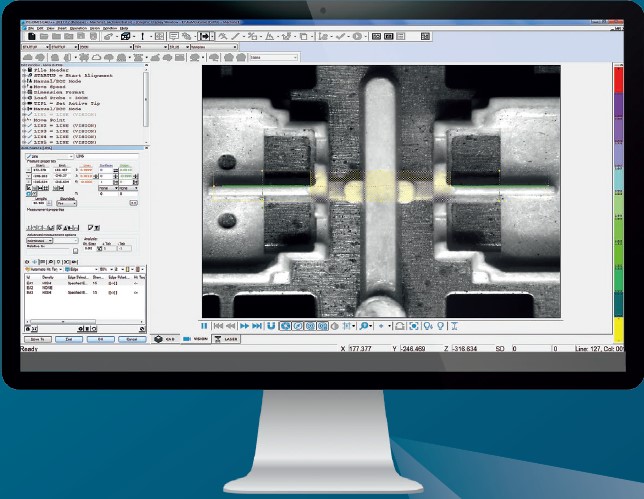

為復合式影像測量提供獨特的視角

 PC-DMIS Vision 強大的CAD應用能力、多方面的計量功能及統計分析報告功能大大提升了影像測量的效率和專業能力，而PC-DMIS EMS數字化檢測能力使得影像測量得到前所未有的擴展和發揮。

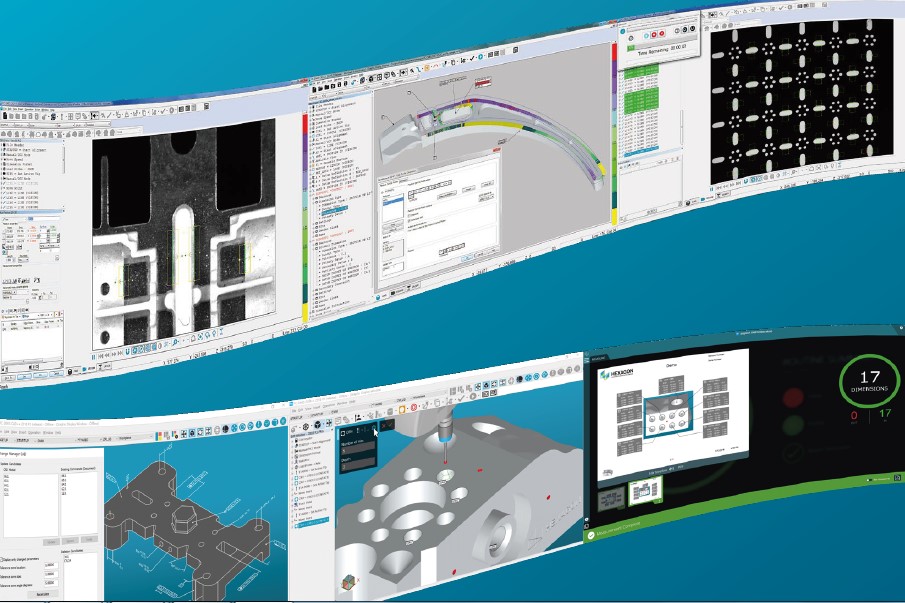

 將CAD納入到兩維和三維測量

PC-DMIS Vision 促進了任何格式的三維CAD數據的整合，如IGES、STEP、DMIS以及其它。借助于直線的CAD編譯器(DCT)或者是直接的CAD接口(DCI)，該軟件可充分借助來自主流CAD系統所帶來的優勢，如CATIA、Unigraphics以及Solid Works。

CAD模型作為參考的基準，用戶可以簡便的實現選擇特征，進行特征參數的測量任務，實現測量結果與CAD數據的實時分析。

脫機編程

利用PC-DMIS Vision，用戶可以利用CAD模型脫機進行檢測程序的編制，而測量設備可將主要精力用于測量任務。采用三維模型進行碰撞檢查以及探測路徑的優化。整個模擬過程還納入了光學測量的關鍵指標，如照明、聚焦以及放大。

高速掃描

PC-DMIS Vision可支持符合傳感器配置，包括光學、接觸測頭、激光與白光測頭。如LSP-X1掃描測頭，提供了觸發與連續高速掃描探測，以開環和閉環掃描模式，使得快速而精確的形狀與曲面測量成為現實-具備或者不具備CAD支持的情況下。

MultiCapture 多重捕捉

只需一次測量，MultiCapture就可實現在光學測量視場內所有特征的測量。同時獲取與測量不同的特征，并將其緊密地關聯在一起，能夠?qū)y量效率提升35%到70%-根據特征尺寸以及分布的密度。

MultiSelect多重選擇

只需一次點擊，就可以選擇CAD模型上的多個特征，MultiSelect多重選擇功能允許用戶用戶采用鼠標一次選擇多個特征。PC-DMIS Vision將所有被選特征轉換到測量程序，用戶不再需要逐個進行測量特征的程序編制。

DataPage+

DataPage+測量報告模塊符合FDA CFR Part11。最重要的特征包括：

· 報告系統可追溯

· AutoLock 自動鎖定系統

· 用戶賬戶的控制

· 根據密碼進行訪問
