BRAVO HP超高精度與超高速度的完美結合

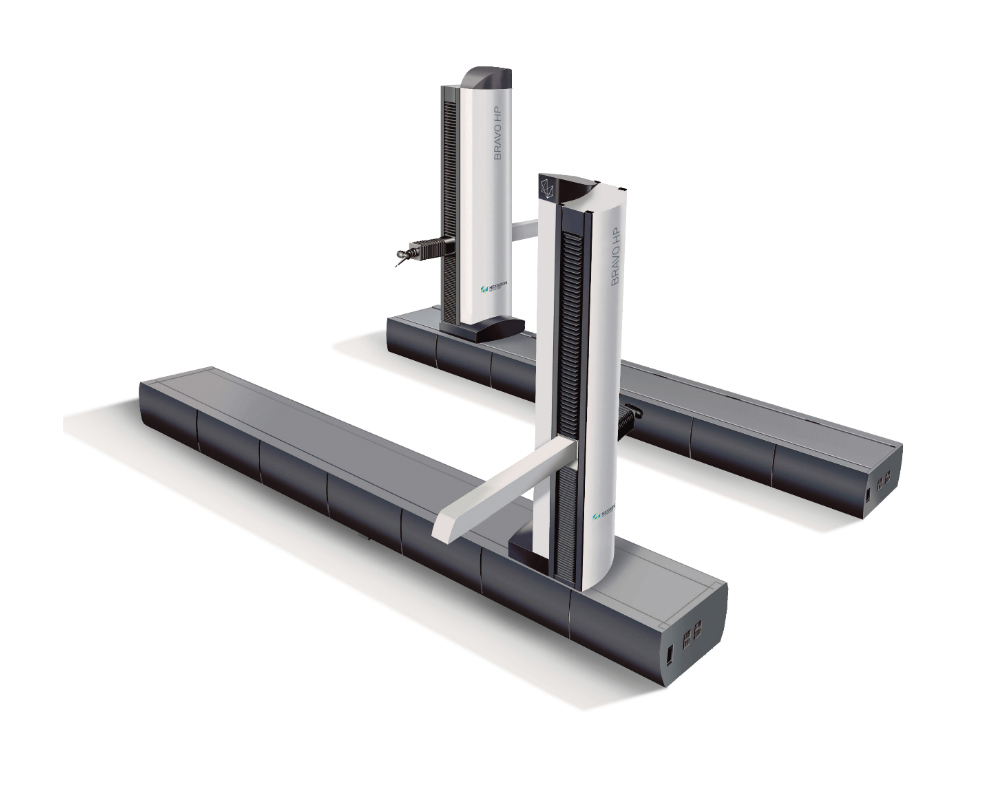

BRAVO HP 系列水平臂測量機在寬溫帶環境下實現超高速度超高精度的完美測量，在大眾、豐田、通用、福特、本田、菲亞特等全球汽車制造廠廣泛使用。
高精度高速度的 BRAVO HP 系列產品，開放式的控制系統和軟件操作平臺，地平式安裝保證了將測量單元有效納入生產環境中。同時， HEXAGON 集團擁有一批經驗豐富的系統工程師和項目經理，與客戶一起確保汽車制造過程中的試制、沖壓、匹配、預批量、批量等每個環節的順利實施。
BRAVO HP 具有 BRAVO HP Clima、BRAVO HP Active 和 BRAVO HP Ultra 三個系列，適應在不同條件下滿足不同的使用要求。
持續高效的車身檢測手段
BRAVO HP 系列水平臂測量機提供白車身尺寸檢測的高端解決方案，實現真正自動靈活的檢測。
1.靈活性
單個測量單元可對多種零部件進行檢測，可使用無極旋轉測座或自動分度測座， 支持接觸及非接觸測頭。
2.精確性
在溫控間或者生產現場實現最佳的質量預防性測量，得到精確的數據，并且所有的 BRAVO HP 系統采用創新補償算法，確保多臂測量的精確性。
3.可靠性
尖端的技術保證系統在生產環境下精確、有效的運行，不需要專門的溫控間。BRAVO HP Active 可以在16~32℃的環境中運行。
精度與效率的提升
1.先進的機械結構和控制模式
環境的振動是影響測量機性能的重要因素。機器的安裝需要保持測量系統部分和主機部件的幾何剛性，并且隔離外界環境的振動。BRAVO HP 高剛性的 X 基座確保了機器始終保持著入廠時的初始性能。
BRAVO HP 控制系統具有獨特的飛行特性，從而使檢測效率得到提升。
2.精確的溫度補償技術
環境溫度是影響測量機性能的重要因素。從技術方面說，建立溫控間是最簡單的解決辦法，但同時也是最耗費資金的做法，特別是針對大尺寸的測量機器。BRAVO HP 能夠在大多數的車間環境中提供高效率，不再需要測量間。秉承多年來工業環境中的測量經驗為您提供專業的技術方案。
CLIMA 動態補償技術基于機械結構的算術模型，實現溫度結構性補償，這樣，不僅考慮到材料的線性膨脹，同時還兼顧了測量機復雜的結構變形。 采 用 CLIMA 技術，測量機能夠在 16-32℃，溫度梯度為 1.5℃ /h，1℃ /m，3℃ /24h的環境中完成高精度的測量。
配備 Active 技術 ( 實時結構性溫度補償 )，能夠在16-32℃，且溫度梯度 5℃的生產環境中完成尺寸檢測任務。基于分布在其核心部位和工件上的溫度傳感器網絡所測量的數據，完成工件尺寸數據的修正。
同時，測量機還可以通過增加外罩，來提高其溫度適應能力。
3.功能強大的探測系統
對白車身進行檢測，需要使用較長的測頭和特殊的探測角度（實現關鍵點的測量）。當使用非接觸式測量時，探測角度顯得尤為重要，直接影響著測量精度。
BRAVO HP 系列測量機可以采用 HEXAGON 集團的 HH-ACW-43MW 無極旋轉測座和 HH-A 自動分度測座，能保證對被測工件進行充分接觸。使用自動更換架，在測量過程中可以根據測量需求更換不同測頭配置。HH-ACW-43MW 支持非接觸測頭， 如 HP-L 系列激光掃描測頭。
HP-L 系列激光掃描傳感器集精度、效率和多功能于一身。尖端的激光掃描技術結合獨特的軟件功能，使 HP-L 系列傳感器以無與倫比的精度和效率應對最復雜的測量挑戰，大大提高檢測效率，是計量者的理想選擇。
01 動態性能高開放的結構，長方向上提供了可行走外罩，便于進入測量空間，簡化了工件的上下料操作、編程和自動的尺寸檢測
02 穩固的鋼結構，使得在各種操作環境下尺寸測量的穩定性更強
03 采用循環滾珠軸承進行傳動，不需要壓縮空氣
04 Z 軸截面尺寸80 x 100 mm，預先進行了配置以便提供選項的抗碰撞保護
05 全覆蓋外罩機械結構
06 多傳感器溫度補償，測量溫度范圍可達到16 – 32 °C
09 連續空間運動模式，能夠有效整合非接觸激光掃描測頭和HH-ACW-43MW無極旋轉測座
|
型號
|
行程范圍
|
外型尺寸雙臂
|
|
BRAVO HP
|
40.16.21
|
4000×1600×2100
|
4997×8578×3594
|
|
40.16.25
|
4000×1600×2500
|
4997×8578×3994
|
|
40.16.30
|
4000×1600×3000
|
4997×8578×4494
|
|
60.16.21
|
6000×1600×2100
|
6997×8578×3594
|
|
60.16.25
|
6000×1600×2500
|
6997×8578×3994
|
|
60.16.30
|
6000×1600×3000
|
6997×8578×4494
|
|
70.16.21
|
7000×1600×2100
|
7997×8578×3594
|
|
70.16.25
|
7000×1600×2500
|
7997×8578×3994
|
|
70.16.30
|
7000×1600×3000
|
7997×8578×4494
|
|
90.16.21
|
9000×1600×2100
|
9997×8578×3594
|
|
90.16.25
|
9000×1600×2500
|
9997×8578×3994
|
|
90.16.30
|
9000×1600×3000
|
9997×8578×4494
|
E0：自14 μm起
