xpert高精度測量機領域的典范
xpert固定橋式高精度三坐標測量機（cmm）是海克斯康整合多年來精密測量系統制造和應用經驗，全新自主研發的國產最高精度測量機，是面向基本特征和復雜幾何特征高精度檢測需求的理想解決方案。
40載本土經驗傳承，與中國市場同頻共振
海克斯康中國技術的每一次飛躍，都是中國制造發展的主角。從1984年開始三坐標測量機的本地化研發進程，到1988年研發出國內首臺高精度橋式固定測量機zc8645，再到全新自主研發的國產最高精度測量機xpert。海克斯康中國深耕本土化研發創新40年，始終與客戶需求同頻共振，對高精度應用有豐富的經驗。
領跑國產最高精度，多項技術匠心獨運
xpert匯聚領先科技，測量精度高達0.5μm，持續刷新國產測量精度。擁有新型平衡氣缸與支架柔性連接結構等多項技術，采用整體花崗巖框架結構等經典設計，提供卓越的高精度及高穩定性。
隨需應變，多場景靈活拓展
xpert打造了面向rv減速器、齒輪、葉片、半導體等檢測場景的特色專機平臺,在保留原有高精度測量機優勢的基礎上，具有更加靈活的拓展功能，可用于各種應用方案的集成。
rv減速器，是工業機器人的核心組件。因其具有較高的剛度和回轉精度，一般被放置在工業機器人的大臂、肩部等重負載位置，是機器人的‘關節’。xpert固定橋式三坐標測量機可覆蓋rv減速器各主要零部件的檢測需求，零件測量效率提升近1倍。

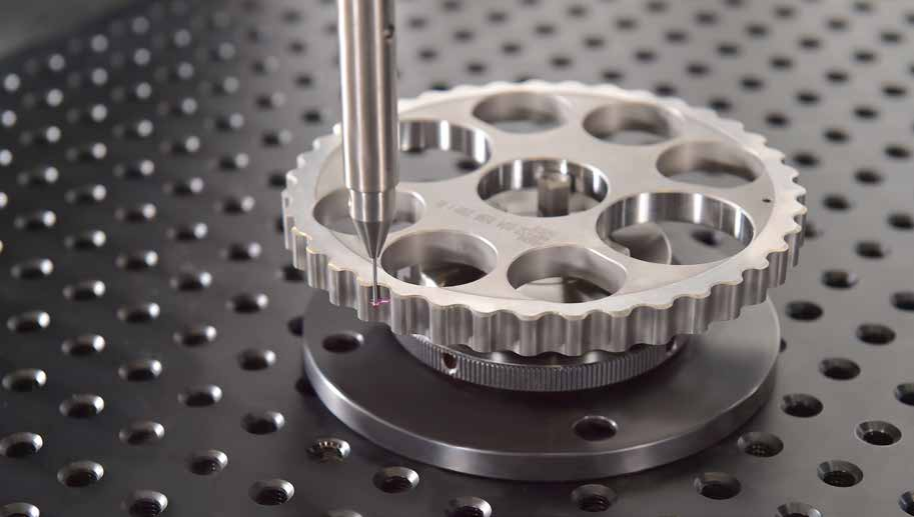

在進行復雜的齒輪測量時，xpert固定橋式三坐標測量機能夠以最高精度完成其測量任務，尤其是對于具有嚴格公差要求的零部件更是如此。基于xpert優異的速度和加速度，在具備高精度的同時，也提供了更高的檢測效率，從而顯著減少檢測成本和設備的閑置時間。
快速精確地獲取葉片表面的尺寸數據，對于提高葉片加工質量、保證整機設備工作性能等都有重要意義。xpert可為葉片檢測提供可定制化開發的裝夾、全尺寸的測量與檢測、高效的測量程序編制、全面準確的圖形分析報告等一站式解決方案。
“類型多，產品精”是半導體行業的特點之一，xpert基于先進的傳感器技術和40多年的成熟經驗沉淀，可滿足半導體行業多樣化零部件的亞微米級的測量與檢測，對于半導體行業零部件微小、輕薄、易變形的特點可提供低測力的探測系統支持。
驅動多行業轉型，向卓越質量工程加速攀升
當前“中國制造”正進入量變向質變轉變的關鍵期，但大多數企業質量管理能力不高，缺少質量精益管控的關鍵工具和國產高性價比方案，仍處在價值鏈的中低端，難以完成價值鏈躍遷。
xpert擁有高達0.5μm的測量精度與強大的軟件評估功能，始終能從容應對多行業、多場景復雜精密零件檢測需求，助力模具檢測、航空航天、精密制造及電子行業等多種高精度領域打造卓越質量工程。
01 全新工業設計
滑架外罩有足夠剛性，降低引起的滑架振動的幾率；外罩的裝配對平衡支架產生形變小進而對機器精度影響甚微；減少螺釘?shù)氖褂茫奖悴鹧b外罩。
02 增強型的滑架和平衡支架
優化結構和材質，提升剛性和穩定性，嚴格執行時效工藝，使平衡支架的焊接應力，滑架鑄造應力趨于平衡穩定狀態。
03 精密三角梁
結構重心更低，機器穩定性高；滑架和氣浮導向結構緊湊，允許機器有較好的運動性能和較高的測量效率；三角梁的導向精度高，氣浮軸承的氣浮剛性穩定；確保機器精度的一致性和穩定性。
04 整體花崗石封閉框架
封閉框架確保了測量機的長久穩定性。大剛性的導向軸可以保證在整個測量范圍內機器精度的高度一致性。
05 移動工作臺
移動臺組件采用中心布置的絲杠驅動，確保運動高效無扭擺傾斜。雙燕尾氣浮導軌，確保導向系統的高重復性和高精度穩定性。
06 穩定的花崗石定臺
得益于花崗石的優良特性，花崗石封閉框架結構確保了測量機主體結構的穩定性；借助一整套加工檢驗工裝，大大提高了三向氣浮導軌的研磨精度。
07 電氣優化
嚴格防范靜電干擾，所有金屬零部件接地；按照車間型的要求，改善電機軸承等熱源的隔熱和散熱條件；調整動臺電機減速比，優化電機的工作狀態；避免溫度傳感器暴露于外界環境；優化標準掃描測力參數。
08 多楔帶傳動系統
多楔帶平帶代替同步帶，消除傳動中的周期振動對機器的干擾；采用VFT技術，用彈性連接的方式，隔除帶的抖動對機器的干擾。
09 固定橋設計
允許被測工件可以不受限制的從各個方向放置到檢測平臺上。允許使用更長的測針或者加長桿，減少探針更換，測量空間的利用率高。
10 精密滾珠絲杠傳動
優化提升傳動機構和導向機構的行走平行度，通過柔性二維滑臺連接驅動動臺運動，有效釋放垂直于絲杠傳動方向的位移量，確保機器兼具良好的加速性、定位精度以及優異的掃描性能。
11 氣浮軸承導向
新型氣浮塊的氣浮剛性一致性高，結構剛性好；精密減壓閥提供精準穩定的工作氣壓；葉型彈性板、新型碟簧確保提供給氣浮導向機構平穩的彈性預緊力。
|
型號
|
行程范圍
|
外形尺寸
|
|
06.05.05
|
600×500×500
|
1927×1596×3082
|
|
06.08.06
|
600×800×600
|
1927×2012×3082
|
